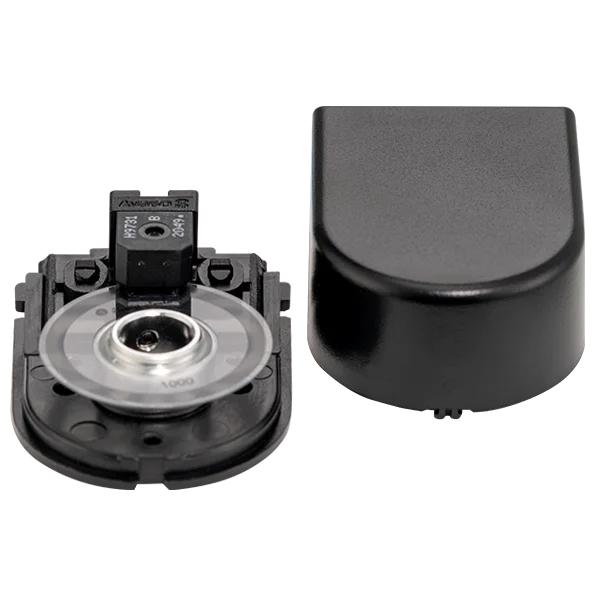

HS30A

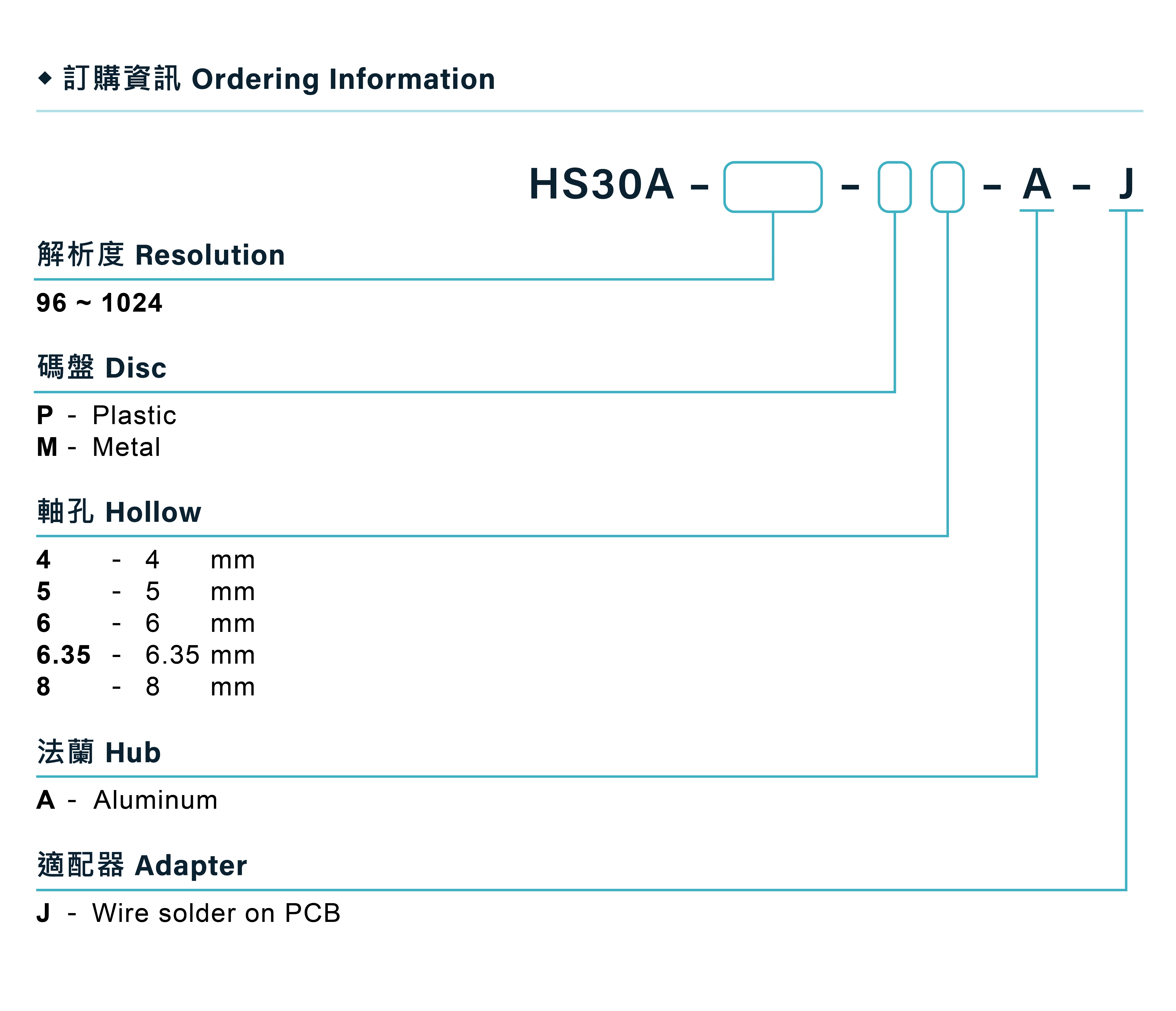

型號 Encoder Modules Incremental

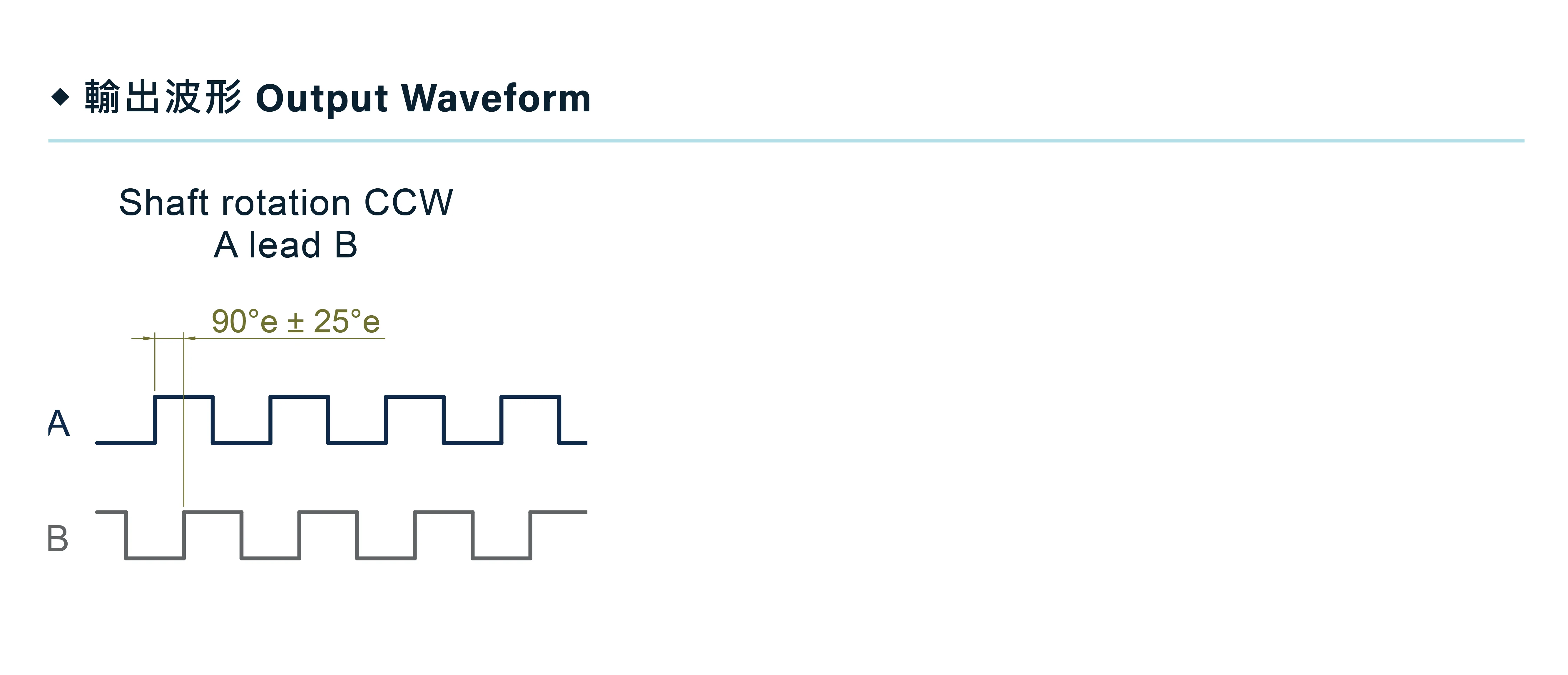

096~1024PPR │ AB signal
產品說明

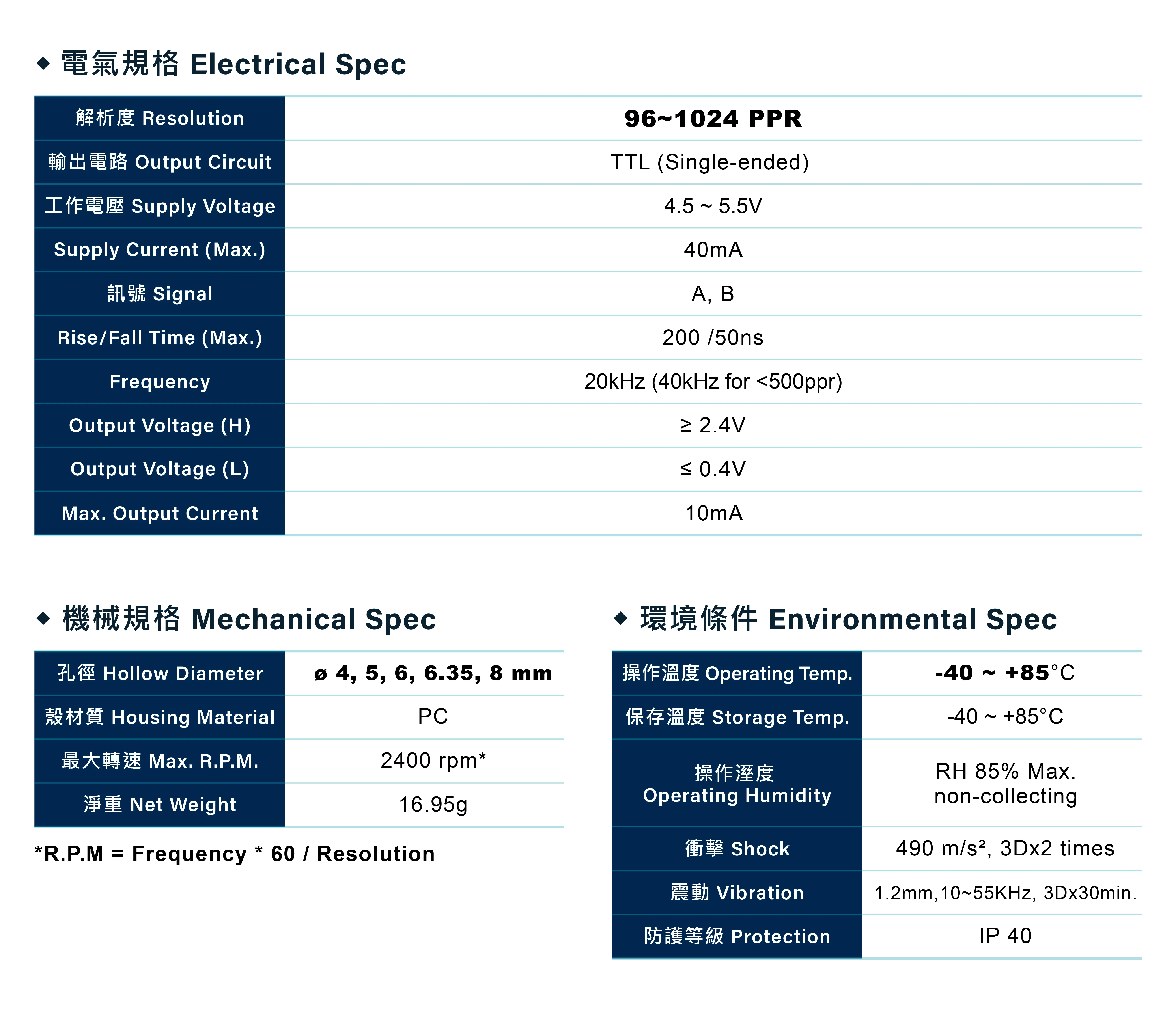

解析度 :
碼盤 :

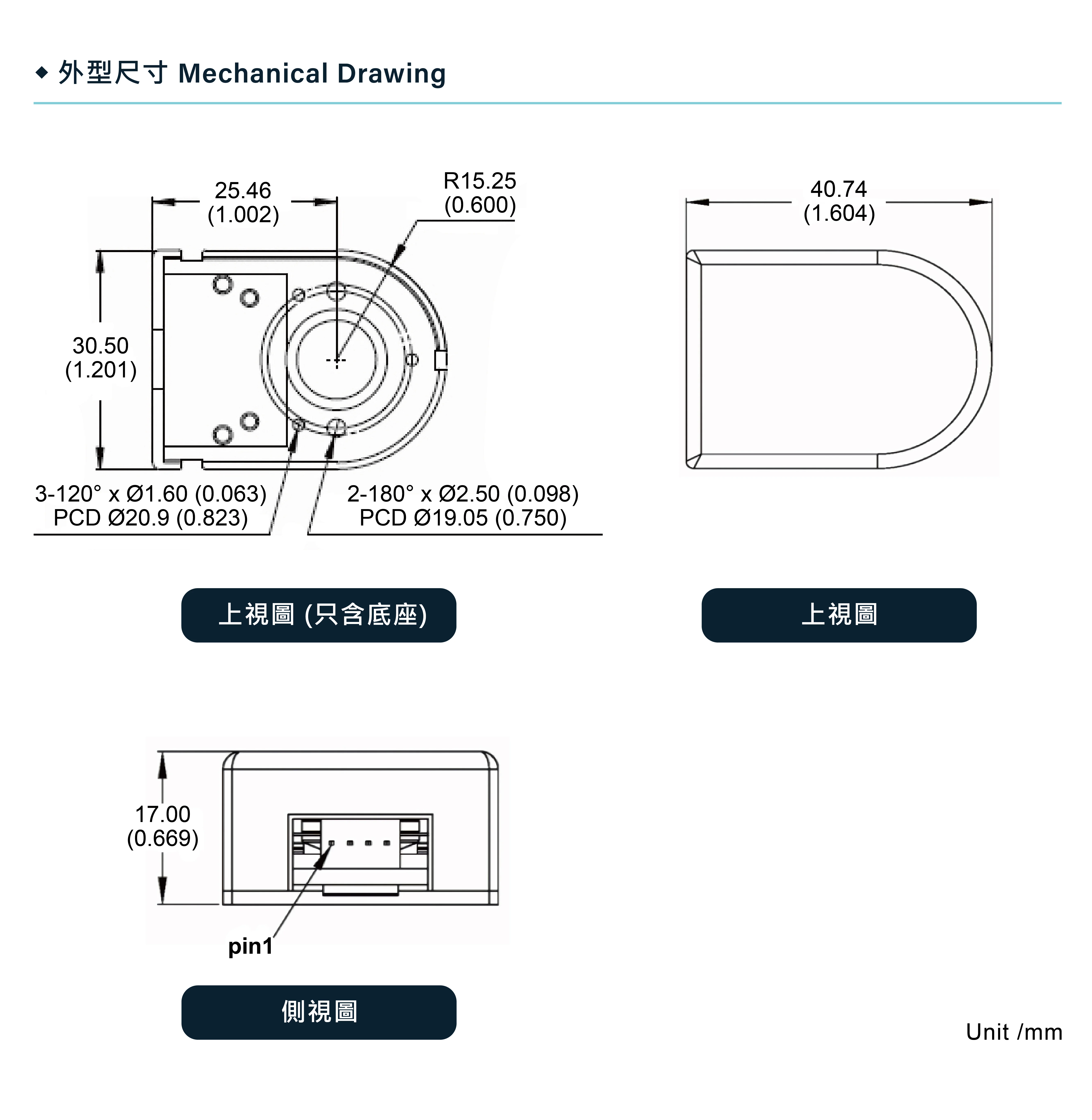

軸孔尺寸 :

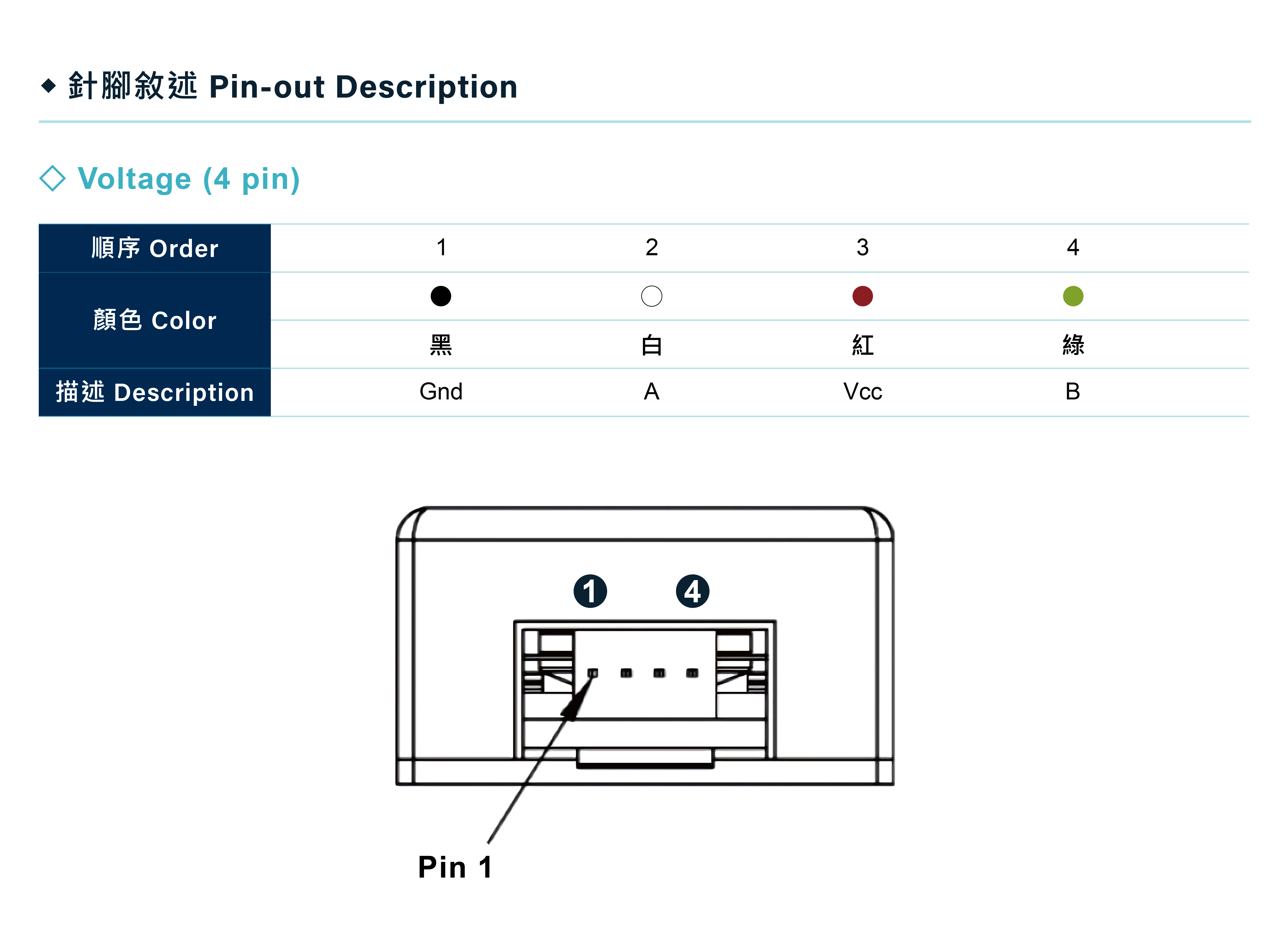

輸出電路 :
工作電壓 :
線材長度 :
組裝治具 :
數量:
A. 上蓋 (Cover) x1

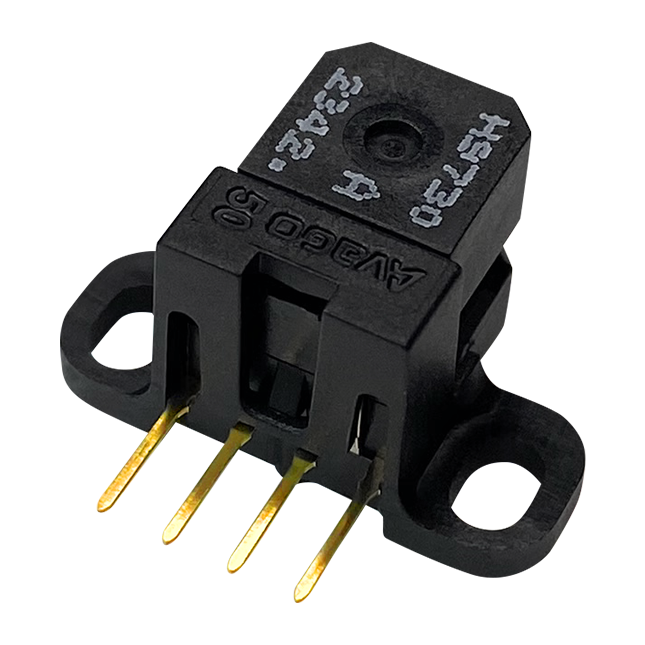

B. 感測器97+底座 (Base) x1
C. 螺絲 (Screws) x2
D. 碼盤 (Hubdisk) x1
E. 同心治具 (Centering tool) x1
F. 六角板手 (Hex wrench) x1
HS30A / HS301 使用
HS30B / HS302 使用
HS30C / HS303 使用

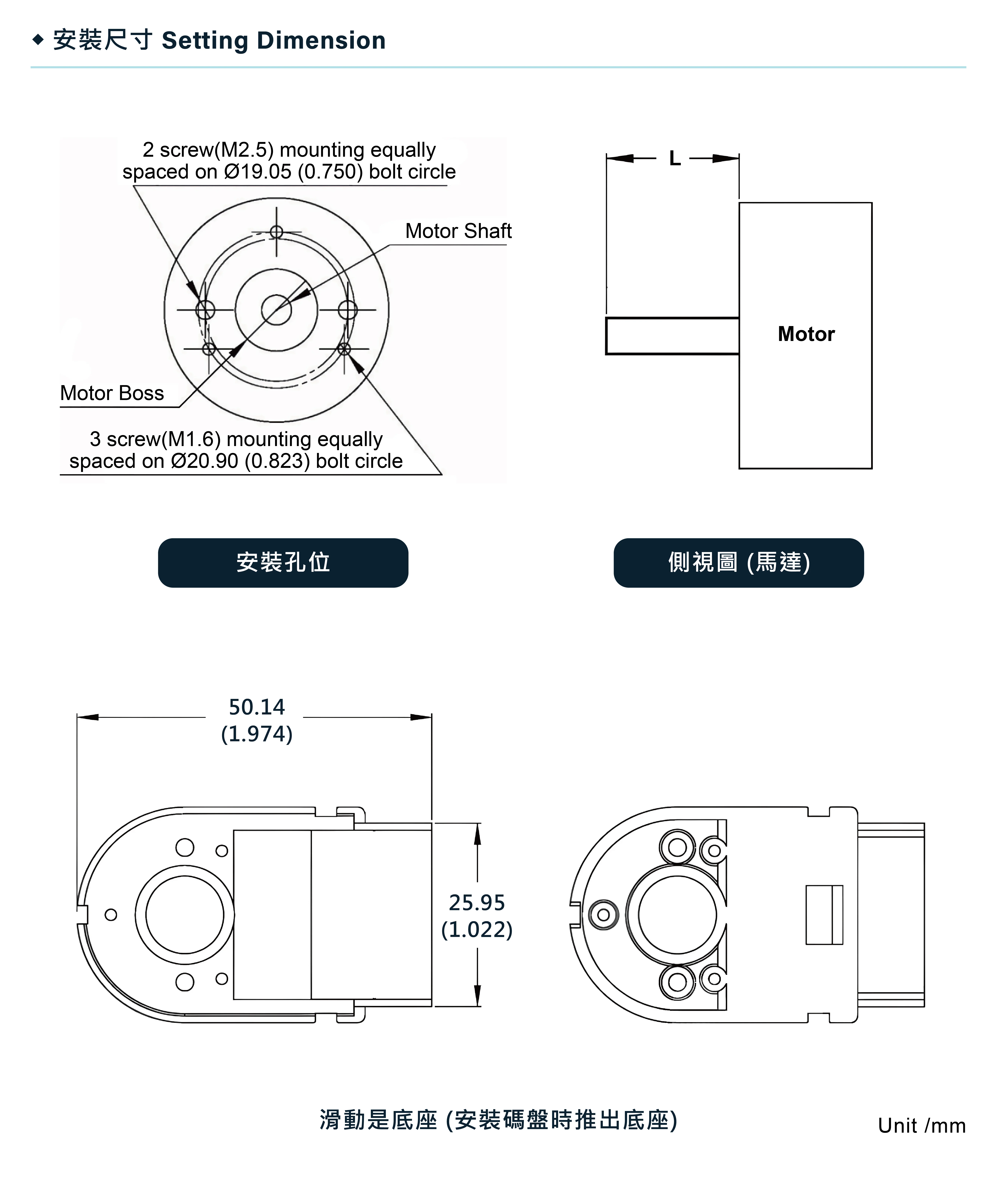

準備馬達

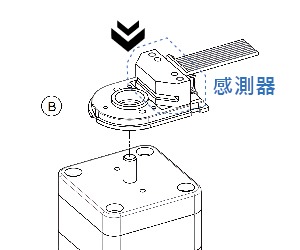

Ⓑ底座與感測器 97放置在馬達上
※HS30A -使用感測器97
使用Ⓔ同心治具定位
鎖付Ⓒ螺絲
移除Ⓔ同心治具
拉出滑塊
安裝Ⓓ法蘭碼盤
推回滑塊確認碼盤的位置,

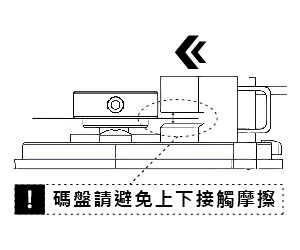

安裝碼盤時,位置請盡量上下間距均等並略偏下方
Ⓕ六角板手鎖付固定螺絲
安裝Ⓐ上蓋
組裝完成
DOWNLOAD
HS30A_產品規格書DOWNLOAD
HS30A_B_C_組裝說明書A. 上蓋 (Cover) x1
B. 感測器97+底座 (Base) x1
C. 螺絲 (Screws) x2
D. 碼盤 (Hubdisk) x1
E. 同心治具 (Centering tool) x1
F. 六角板手 (Hex wrench) x1
HS30A / HS301 使用
HS30B / HS302 使用
HS30C / HS303 使用
準備馬達
Ⓑ底座與感測器 97放置在馬達上
※HS30A -使用感測器97
使用Ⓔ同心治具定位
鎖付Ⓒ螺絲
移除Ⓔ同心治具
拉出滑塊
安裝Ⓓ法蘭碼盤
推回滑塊確認碼盤的位置,
安裝碼盤時,位置請盡量上下間距均等並略偏下方
Ⓕ六角板手鎖付固定螺絲
安裝Ⓐ上蓋
組裝完成
DOWNLOAD
HS30A_產品規格書DOWNLOAD
HS30A_B_C_組裝說明書
